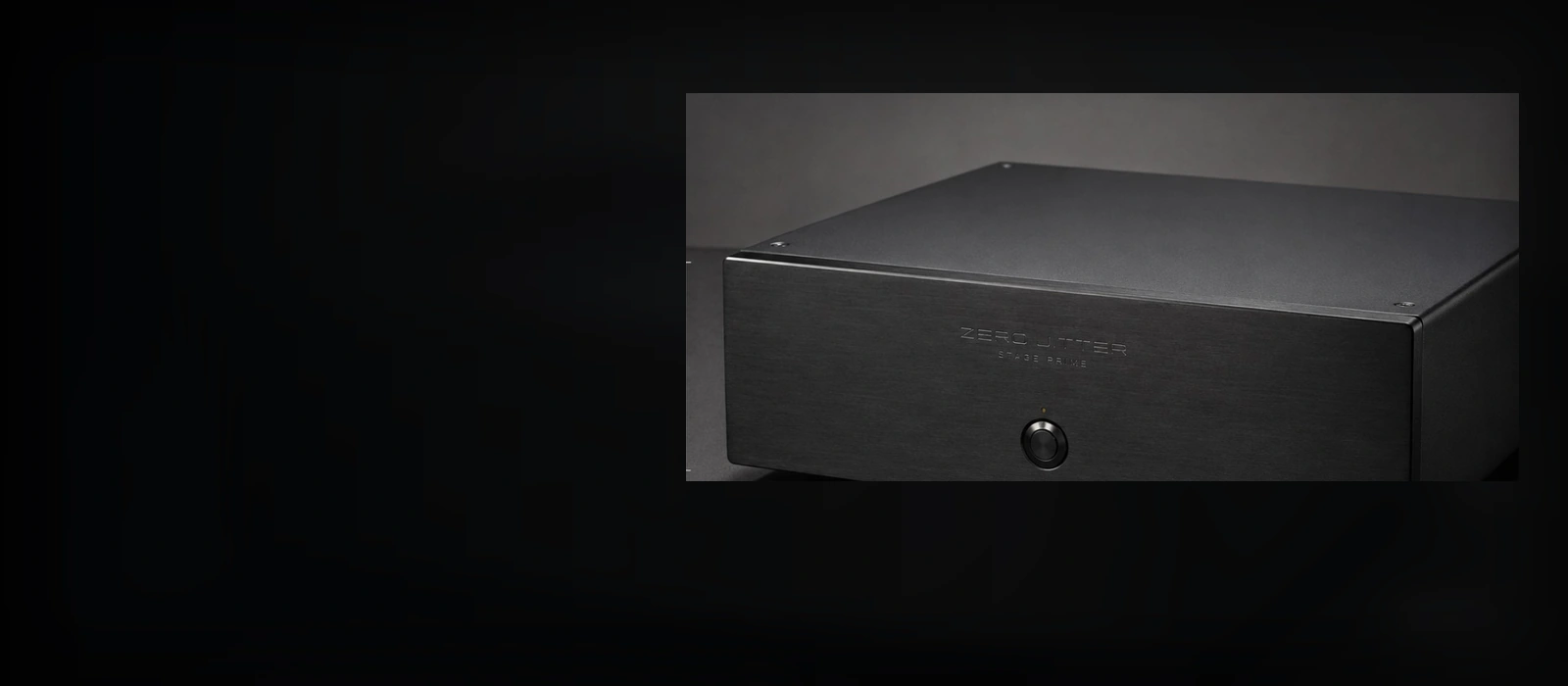

Stage Prime

Pour dépasser Ground State, il ne suffisait plus d’améliorer uniquement le logiciel. Il fallait maîtriser la fondation électrique de l’appareil, ses protections, sa mécanique et son comportement dans le temps.

Stage Prime doit devenir une base autonome, développée, mesurée et comprise en interne. L’objectif n’est pas d’ajouter des éléments pour complexifier le produit, mais de contrôler chaque fonction utile.

L’intégration d’une alimentation linéaire maison, des protections, du circuit infrarouge et d’une séparation interne plus stricte impose davantage d’espace. Le boîtier doit permettre un routage court, une maintenance propre et une bonne gestion thermique.

• Alimentation linéaire 5 V intégrée.
• Séparation claire entre secteur, alimentation, numérique et analogique.
• Routage interne court et organisé.
• Accès facilité pour les contrôles et la maintenance.
• Bouton power physique.
• Télécommande infrarouge avec circuit séparé.

L’alimentation doit fournir au Raspberry Pi 4 une tension 5 V stable, une réserve de courant adaptée et un comportement thermique maîtrisé. Le prototype actuel a déjà permis de vérifier la stabilité sous plusieurs charges et de suivre l’échauffement des composants principaux.

• Transformateur correctement dimensionné.
• Redressement et filtrage CRC.
• Régulation linéaire LT1084.
• Contrôle de la tension sous charge.
• Essais thermiques prolongés.
• Qualification avant intégration finale.

La protection commence à l’entrée 230 V avec un filtre secteur Schaffner et un fusible correctement dimensionné. Une protection crowbar sera ensuite placée entre la sortie 5 V du linéaire et le Raspberry Pi 4 afin d’interrompre immédiatement l’alimentation en cas de surtension anormale.

• Filtre secteur Schaffner.
• Fusible temporisé adapté.
• Mise à la terre et câblage contrôlés.
• Crowbar entre le 5 V et le Raspberry Pi 4.
• Seuil de déclenchement à valider.
• Essai réel de coupure avant intégration.

L’alimentation est d’abord développée et testée sur un prototype physique. Cette étape permet de corriger le placement, le câblage, les températures et les protections avant de concevoir le PCB définitif.

Le PCB sur mesure sera ensuite soumis à une nouvelle campagne complète : stabilité, charge, chauffe, endurance et comportement du crowbar. Rien ne sera considéré comme validé uniquement parce que la première version fonctionne.

Une fois l’alimentation, le PCB et les protections validés, Stage Prime recevra le codage final. Le travail portera sur les affinités IRQ, la répartition des tâches entre les cœurs CPU, les fréquences et le système partiellement placé en RAM.

• Affinités IRQ définies et contrôlées.
• Répartition CPU ajustée.
• Fréquences stabilisées selon le profil retenu.
• RAM système partielle et contrôlée.
• Réduction des activités inutiles pendant la lecture.
• État de lecture aussi stable que possible.

Stage Prime intégrera un bouton power physique et une télécommande infrarouge. Le circuit IR restera séparé afin que les fonctions de commande ne viennent pas perturber inutilement l’architecture audio.

• Bouton power physique en façade.
• Extinction propre du système.
• Télécommande infrarouge.
• Circuit de commande séparé.
• RCA déportées sur châssis.
• Routage interne optimisé.
