Bouton power
physique
Contrôle direct en façade pour une mise en marche et un arrêt propres.
Vision du projet
Le Stage Prime ne se résume pas à son alimentation.
Stage Prime rassemble dans un même appareil le Ground State, une alimentation linéaire développée en interne, les protections, l’intégration mécanique, le bouton power, la télécommande et le travail logiciel temporel.
La carte prototype présentée ici correspond seulement au début de cette architecture : la fondation électrique 5 V. Elle doit être validée avant de pouvoir intégrer et qualifier l’ensemble du produit.
Première fondation · alimentation 5 V
Commencer par maîtriser le courant.

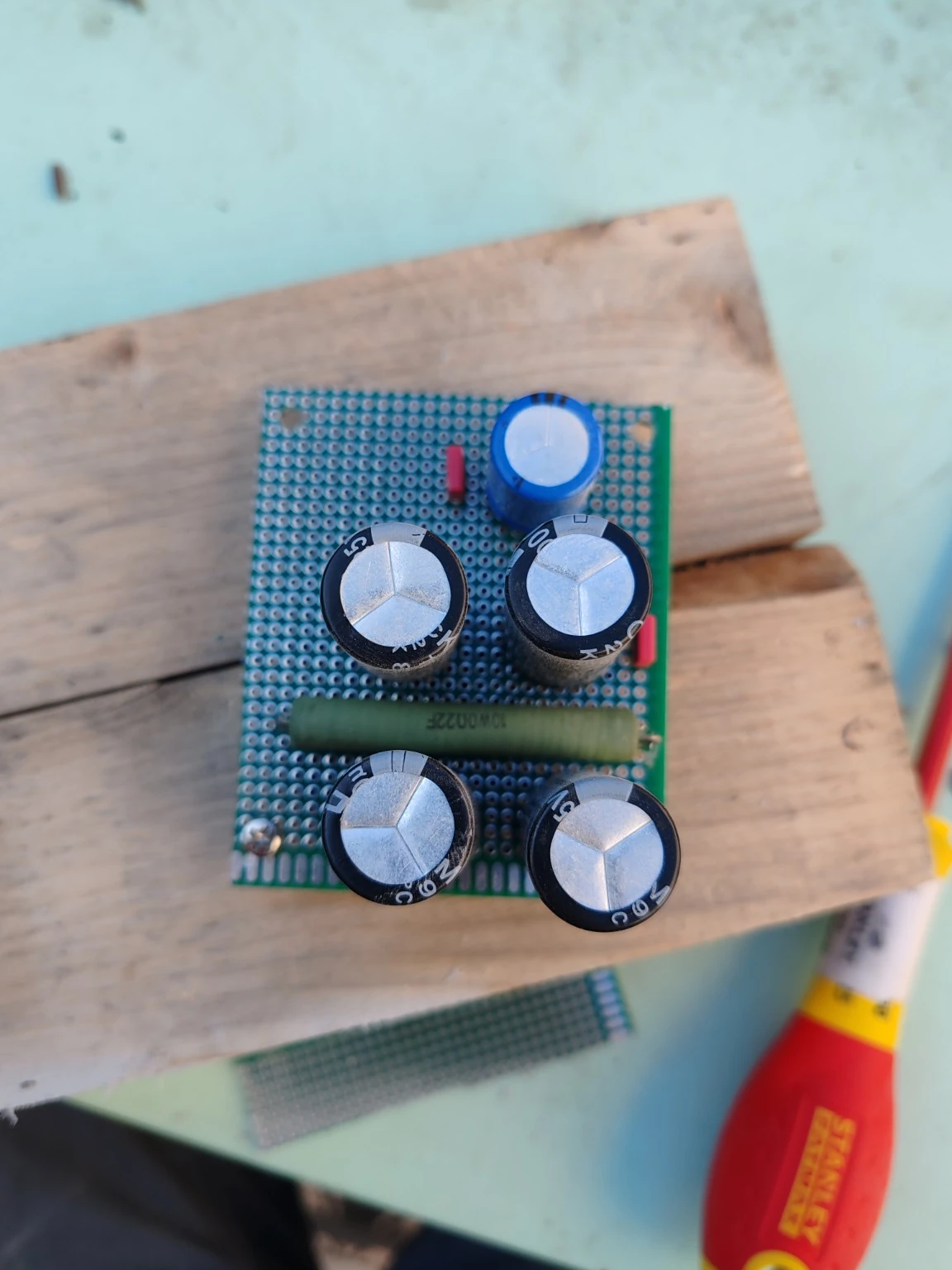

Cette première carte d’essai appartient au développement du Stage Prime. Elle regroupe une partie du filtrage capacitif et résistif destiné à préparer une alimentation 5 V stable avant régulation.
Ce montage n’est ni le Stage Prime complet ni son futur PCB définitif. Il sert à observer l’ondulation, les chutes de tension, les températures et le comportement sous charge avant de figer la fondation électrique de l’appareil.
Rôle de cette étape : fournir au futur Stage Prime une base électrique mesurée, protégée et reproductible.
Qualification de la base 5 V
Valider la fondation avant le produit complet.
L’OWON et le Brymen servent à qualifier cette première brique électrique. Les autres parties du Stage Prime — protections, mécanique, commandes et logiciel — seront ensuite intégrées et validées à leur tour.
OWON OEL1515T
La charge électronique reproduit différents niveaux de consommation et permet de suivre la tension, le courant, la puissance délivrée et l’endurance.
Brymen BM869s
Le multimètre fournit une vérification indépendante de la tension de sortie ainsi que les contrôles complémentaires nécessaires pendant la qualification.
Qualification thermique
Les températures du régulateur, du radiateur, du pont de diodes et des condensateurs sont relevées pendant des paliers prolongés.
Périmètre de cette page
Une base du Stage Prime, pas le produit entier.
Consulter le dossier Stage Prime complet- Produit concerné
- Stage Prime
- Étape présentée
- Fondation linéaire 5 V
- État
- Prototype en qualification
- Mesures
- Charge, tension et thermique
- Étapes suivantes
- Crowbar, PCB et intégration
- Finalité
- Streamer complet Zero Jitter
Une fondation maîtrisée pour une architecture complète.
